電子凈化工程的設計應遵循"工藝優先、分區明確、流線合理、安全可靠"的基本原則。設計過程需嚴格依據《電子工業潔凈廠房設計規范》(GB50472)和ISO 14644系列標準，同時滿足特定電子產品的生產工藝要求。設計應充分考慮潔凈度控制、溫濕度精度、防靜電等特殊技術要求。

一、潔凈等級規劃

       根據電子產品生產工藝要求，將車間劃分為不同的潔凈等級區域：

       核心工藝區(如光刻、封裝)：ISO 5級(百級)

       重要生產區：ISO 6級(千級)

       輔助生產區：ISO 7級(萬級)

       過渡區域：ISO 8級(十萬級)

       各潔凈車間區域之間應設置合理的壓差梯度，確保氣流從高潔凈區流向低潔凈區。

二、工藝布局設計

       核心工藝設備應布置在潔凈度最高的區域，設備間距需考慮操作維護空間。物料暫存區、設備維修區應設置在較低潔凈等級區域，并通過氣閘室與核心區相連。

       明確劃分原材料區、生產區、成品區、檢測區等功能區域。各區域之間設置物理隔斷，避免交叉污染。特殊區域如化學品間、特氣間應獨立設置，并配備專用通風系統。

三、人流物流設計

       人員凈化路線應設置換鞋→更外衣→洗手→穿潔凈服→風淋的遞進式凈化流程。不同潔凈等級區域設置獨立的更衣室，高級別區域更衣室應設置在前端。

       物料傳遞路徑是物料經外清間→傳遞窗→緩沖間進入潔凈區。大型設備設置專用設備出入口，廢棄物設置專用出口通道。物料流線應避免與人員流線交叉。

四、空氣調節系統

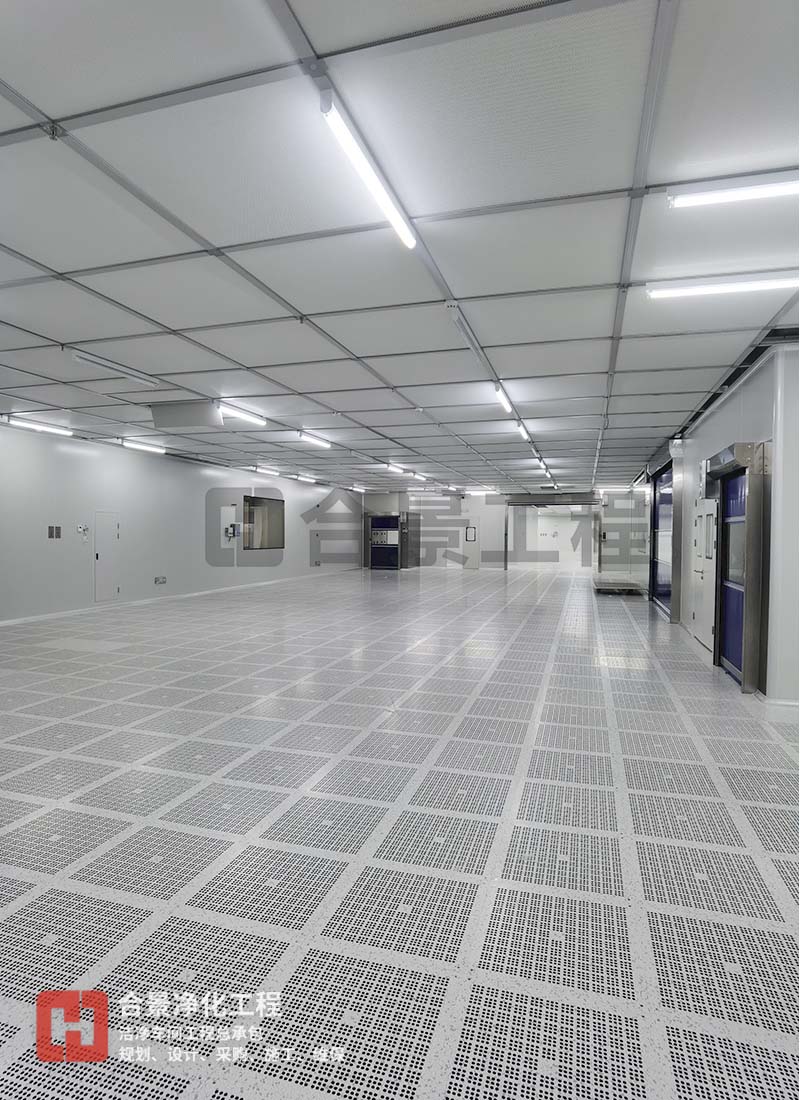

       高級別潔凈區采用垂直單向流，送風天花滿布率不低于60%。低級別區域采用非單向流，合理布置送風口和回風口位置。工作區截面風速控制在0.45±0.1m/s。

       溫度控制精度：22±1℃;相對濕度控制精度：45±5%;系統應具備快速響應能力，溫濕度波動范圍不得超過設定值的±10%。

五、防靜電設計

       建立獨立的防靜電接地系統，接地電阻≤1Ω。所有設備金屬外殼、管道支架等均需可靠接地。防靜電地坪系統電阻控制在1×10^6~1×10^9Ω。

       工作臺面采用防靜電材料，離子風機布置在關鍵工位。人員配備防靜電服裝、手腕帶等防護裝備。重點區域設置靜電監測報警裝置。

       電子凈化工程裝修通過科學合理的設計，可以為電子產品制造提供可靠的生產環境，同時確保生產過程的安全性和經濟性。建議在設計階段采用BIM技術進行三維模擬，優化空間布局和管線綜合。
